MSI B550 GAMING

MSI B550 GAMING

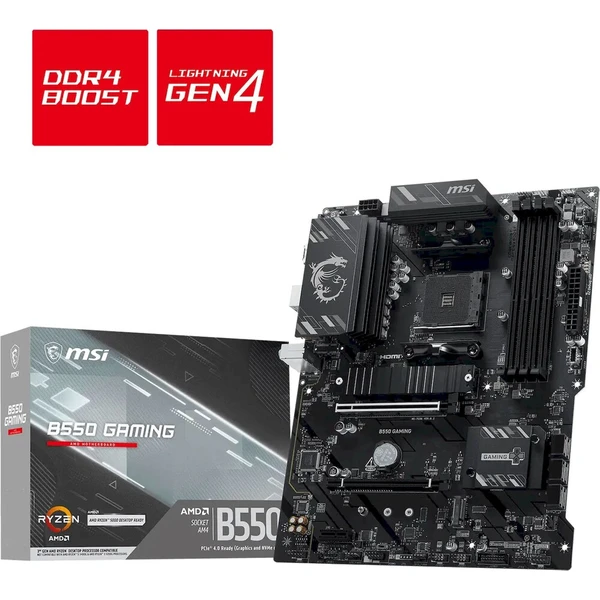

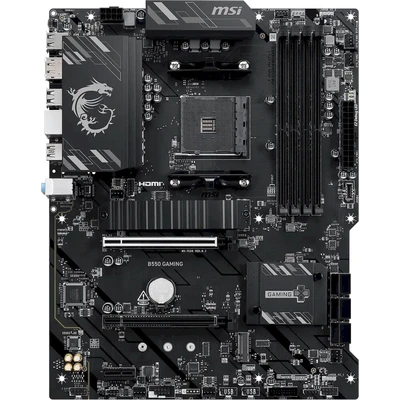

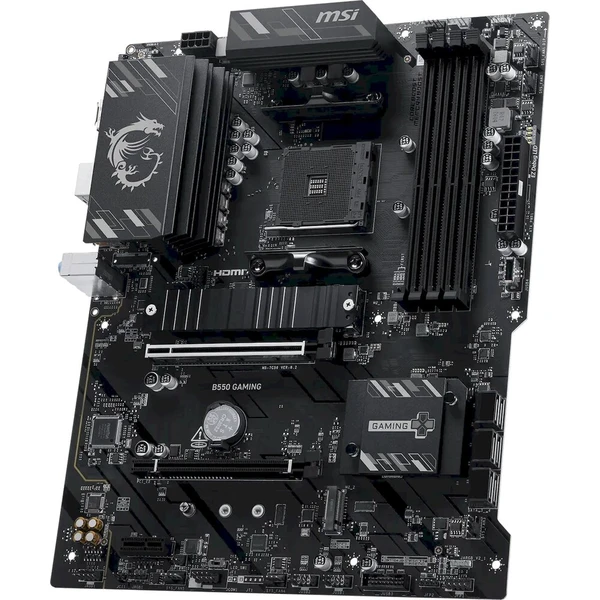

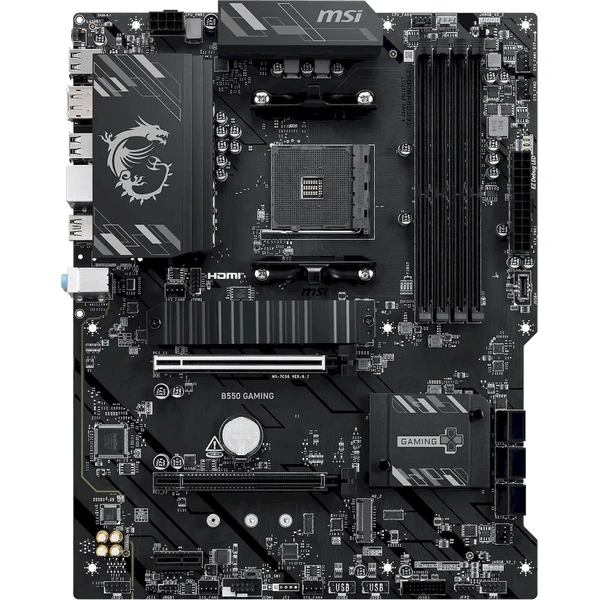

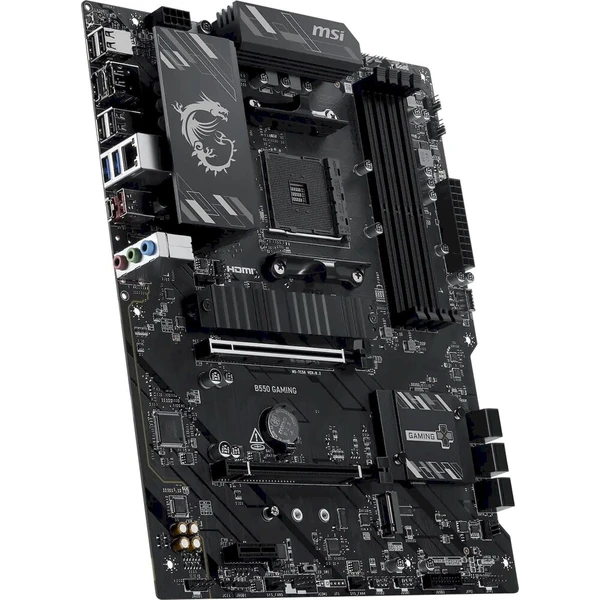

MSI B550 GAMING je základní deska formátu ATX postavená na čipsetu AMD B550 pro procesory AMD Ryzen se socketem AM4. Nabízí podporu DDR4 pamětí, grafický slot PCIe 4.0, dvojici M.2 slotů, šest SATA konektorů, síťové připojení 1Gb LAN, zadní USB-C 10Gbps a obrazové výstupy HDMI a DisplayPort pro procesory s integrovanou grafikou.

Klíčové vlastnosti

• Socket: AMD AM4
• Čipset: AMD B550
• Podporované procesory: AMD Ryzen 5000 / 5000 G / 4000 G / 3000 Series, bez Ryzen 5 3400G a Ryzen 3 3200G
• Operační paměť: 4 DDR4 4800 MT/s max. 128 GB
• Úložiště: 2x M.2, z toho 1x PCIe 4.0 x4/SATA podle procesoru a 1x PCIe 3.0 x4 + 6x SATA 6Gb/s
• Rozšiřující sloty: 1x PCIe 4.0 x16 + 1x PCIe 3.0 x4 + 1x PCIe 3.0 x1
• Grafický výstup: 1x DisplayPort + 1x HDMI
• Konektivita: 1x 1Gbps LAN (RJ-45)
• Zadní USB porty: 1x USB Type-C 10Gbps + 1x USB 10Gbps Type-A + 2x USB 5Gbps Type-A + 4x USB 2.0
• USB headery: 1x USB Type-C 5Gbps + 1x USB 5Gbps + 2x USB 2.0
• Zvukový čip: Realtek ALC897 (7.1CH)
• Formát: ATX

Platforma AMD AM4 s čipsetem B550

Deska využívá socket AM4 a čipset AMD B550, takže je připravená pro procesory AMD Ryzen řady 5000, 5000 G, 4000 G a 3000. Podle specifikace výrobce není kompatibilní s modely Ryzen 5 3400G a Ryzen 3 3200G. Díky tomu tvoří solidní základ pro herní, domácí i pracovní sestavy na osvědčené platformě AMD.

DDR4 paměti až do 128 GB

Pro operační paměť jsou připraveny 4x DDR4 sloty v dvoukanálovém zapojení s maximální kapacitou až 128 GB. Deska podporuje nebufferované paměti, non-ECC moduly i ECC UDIMM v non-ECC režimu a přetaktování pomocí A-XMP OC režimu až do DDR4 4800+ MHz podle použitého procesoru a paměťové konfigurace.

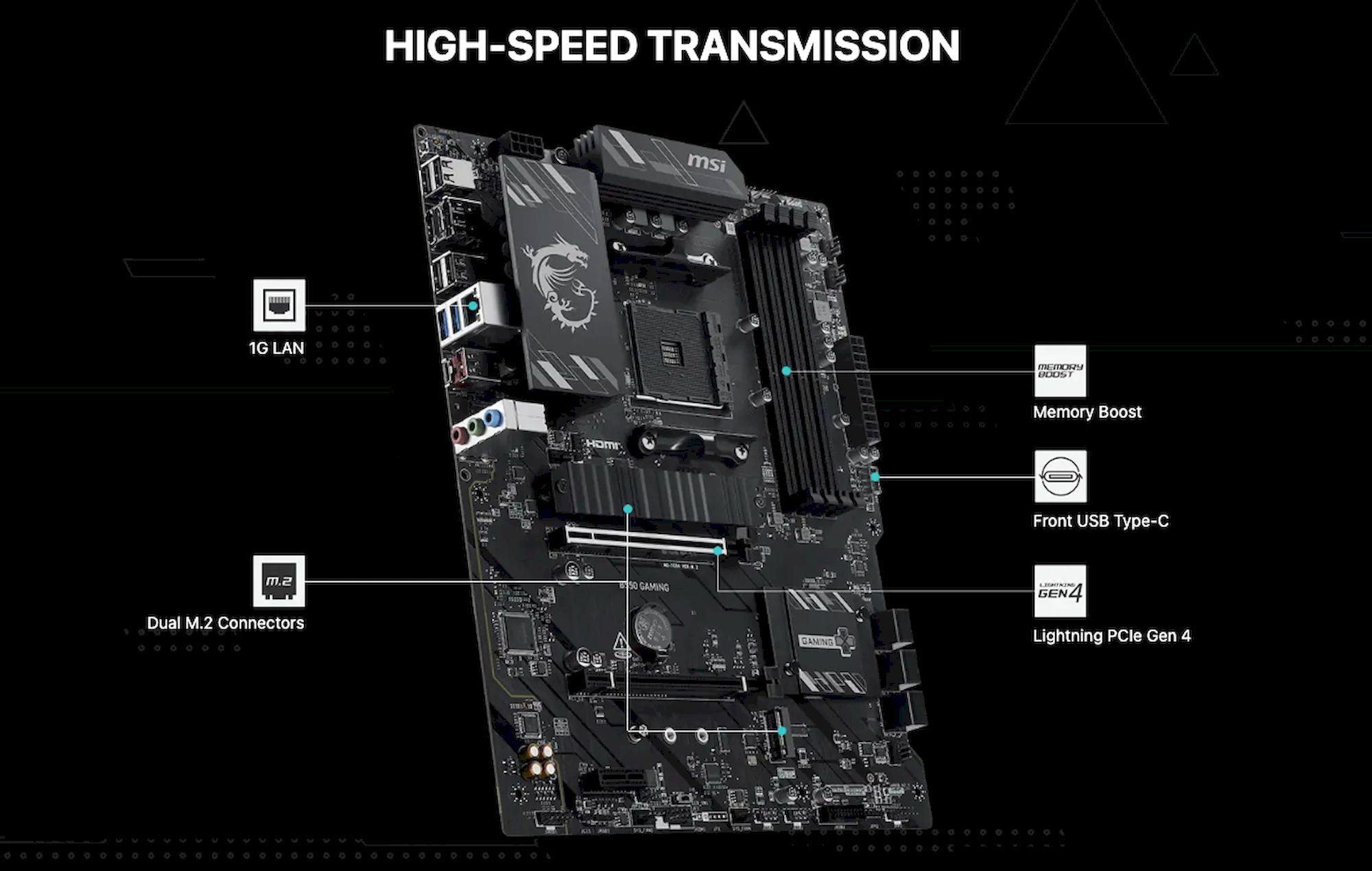

Dva M.2 sloty a šest SATA konektorů

Pro rychlá SSD úložiště nabízí MSI B550 GAMING celkem 2x M.2 sloty. První M.2 slot z procesoru podporuje PCIe 4.0 x4 nebo SATA režim, zatímco druhý M.2 slot z čipsetu pracuje přes PCIe 3.0 x4. Další disky lze připojit přes 6x SATA 6Gb/s, takže deska nabízí dost prostoru i pro větší úložiště.

PCIe 4.0 pro grafickou kartu

Hlavní rozšiřující slot PCIe 4.0 x16 je napojený na procesor a je připravený pro samostatnou grafickou kartu. Doplňuje ho slot PCIe 3.0 x4 z čipsetu a jeden PCIe 3.0 x1 slot pro další rozšiřující kartu. Při osazení PCIe SSD do druhého M.2 slotu nebude slot PCI_E2 dostupný.

HDMI a DisplayPort pro integrovanou grafiku

Při použití procesoru s integrovanou grafikou lze využít HDMI 1.4 a DisplayPort 1.2. HDMI podporuje rozlišení až 4K při 30 Hz, zatímco DisplayPort zvládne až 4K při 60 Hz. Deska tak umožňuje připojit moderní monitor i bez samostatné grafické karty, pokud to podporuje osazený procesor.

1Gb LAN a USB-C 10Gbps

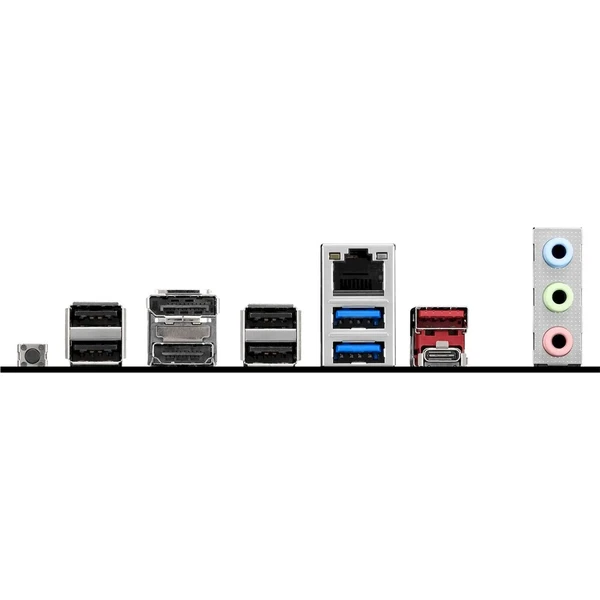

O kabelové připojení se stará Realtek 8111H 1Gbps LAN. Na zadním panelu jsou k dispozici USB Type-C 10Gbps, USB 10Gbps Type-A, dva USB 5Gbps Type-A a čtyři USB 2.0 porty. Pro přední panel skříně jsou připravené také interní headery pro USB Type-C 5Gbps, USB 5Gbps a USB 2.0.

8+2+1 Duet Rail Power System

Napájení desky staví na řešení 8+2+1 Duet Rail Power System, Core Boost a optimalizovaném rozvržení napájecí části. Díky tomu je deska připravená na stabilní provoz kompatibilních procesorů AMD Ryzen, ať už jde o běžnou práci, hraní nebo delší zátěž.

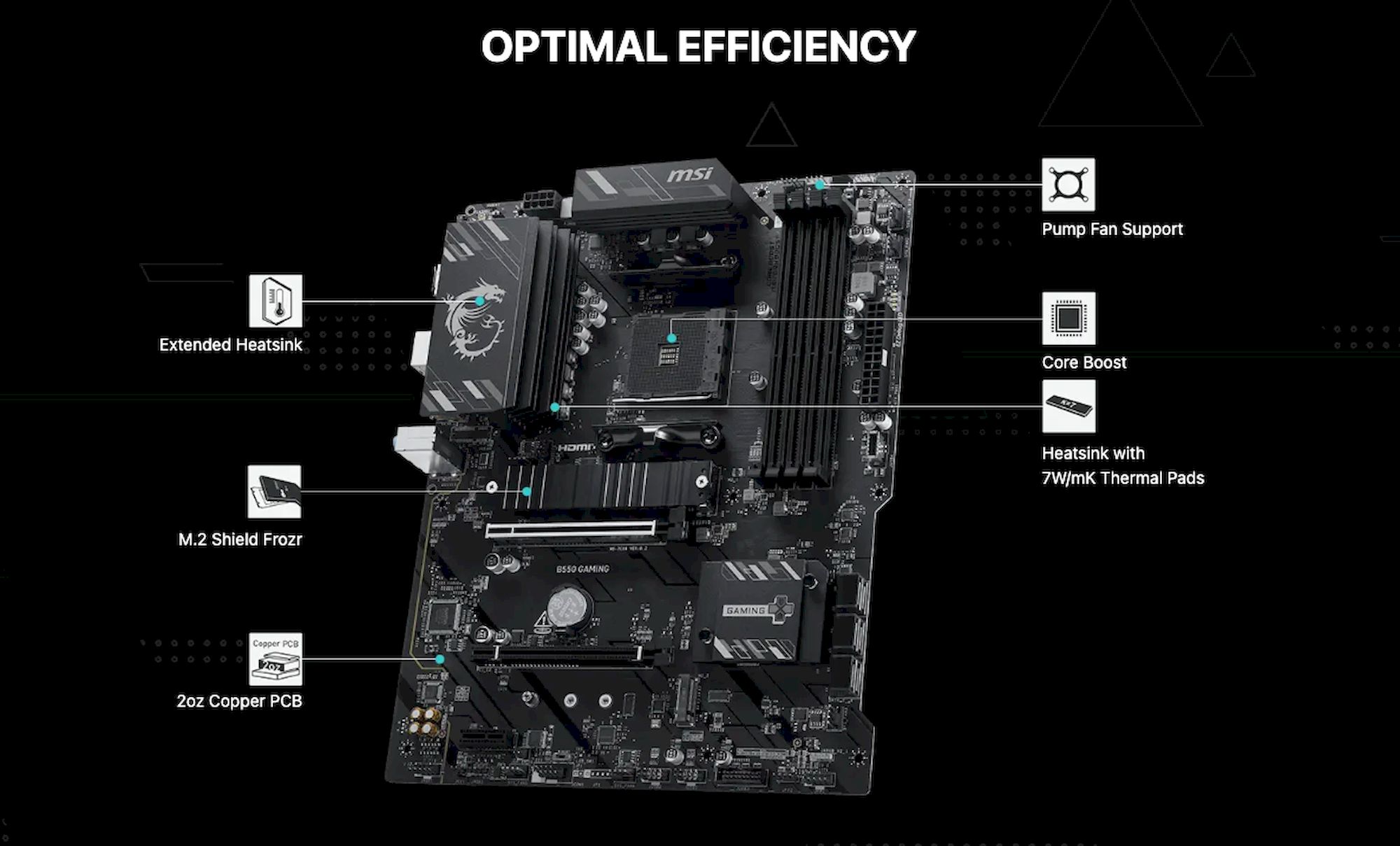

Chlazení pro stabilní výkon

Výbava zahrnuje Extended Heatsink Design, M.2 Shield Frozr, 7 W/mK thermal pady pro MOSFETy a doplňkové podložky pro tlumivky. Deska má také combo pump/system fan konektor a šest systémových ventilátorových konektorů, takže umožňuje lépe nastavit chlazení podle zátěže i hlučnosti sestavy.

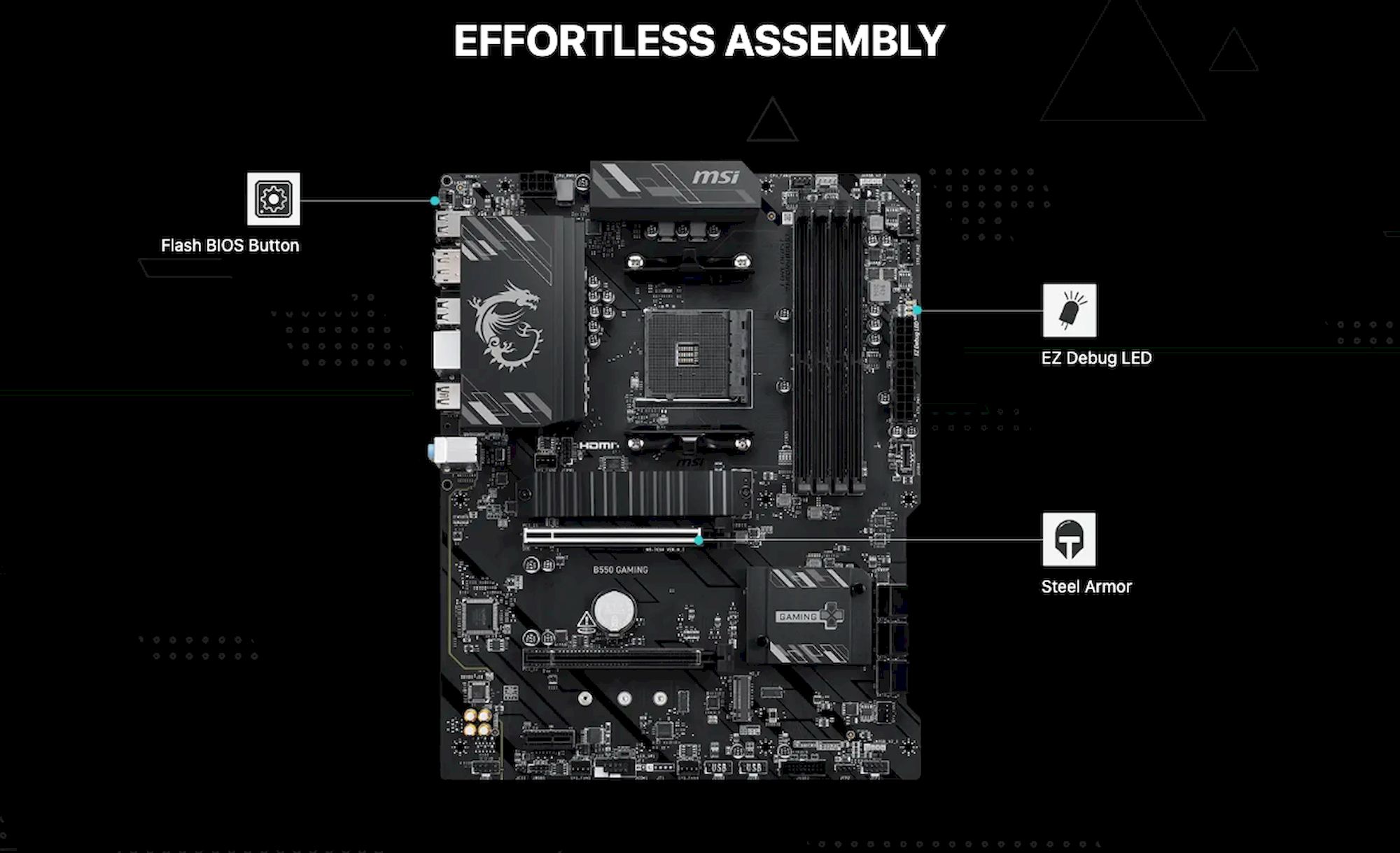

Jednodušší stavba a diagnostika

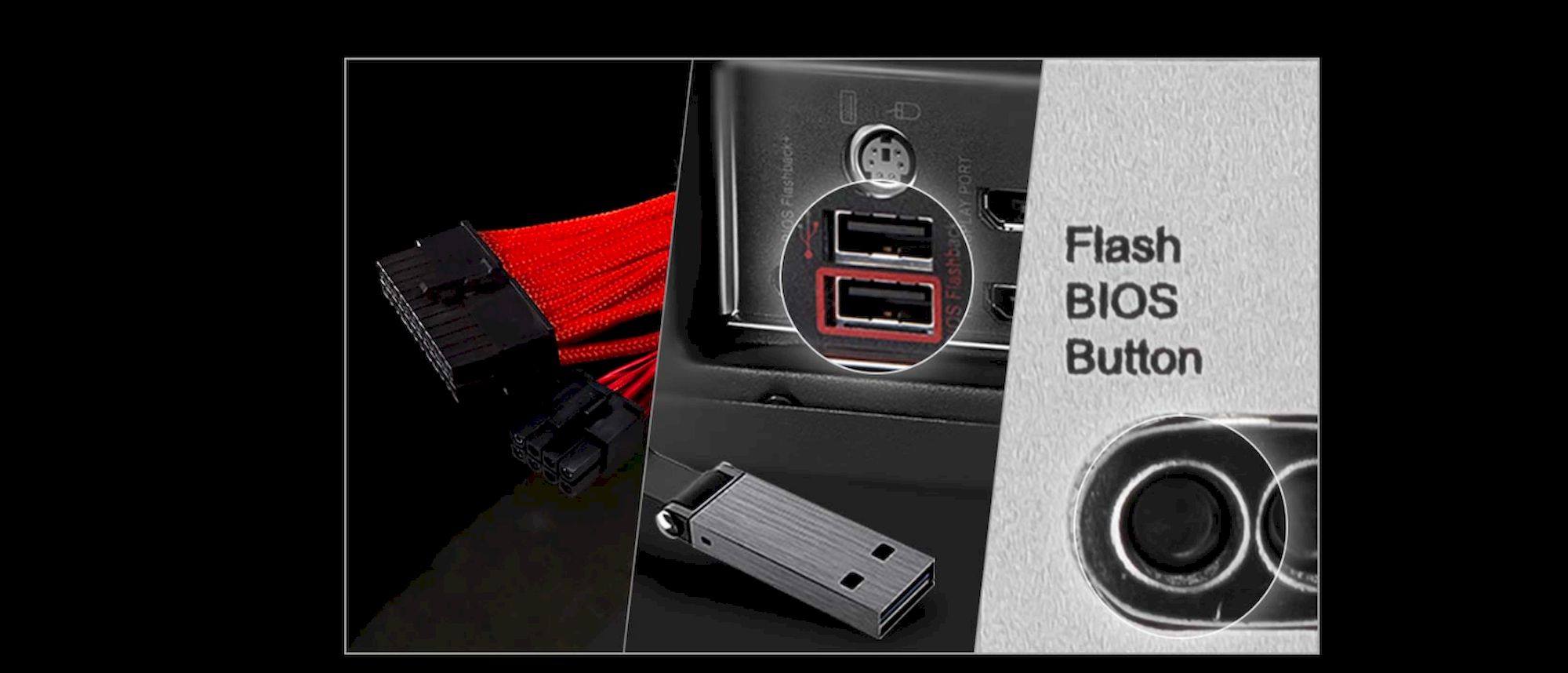

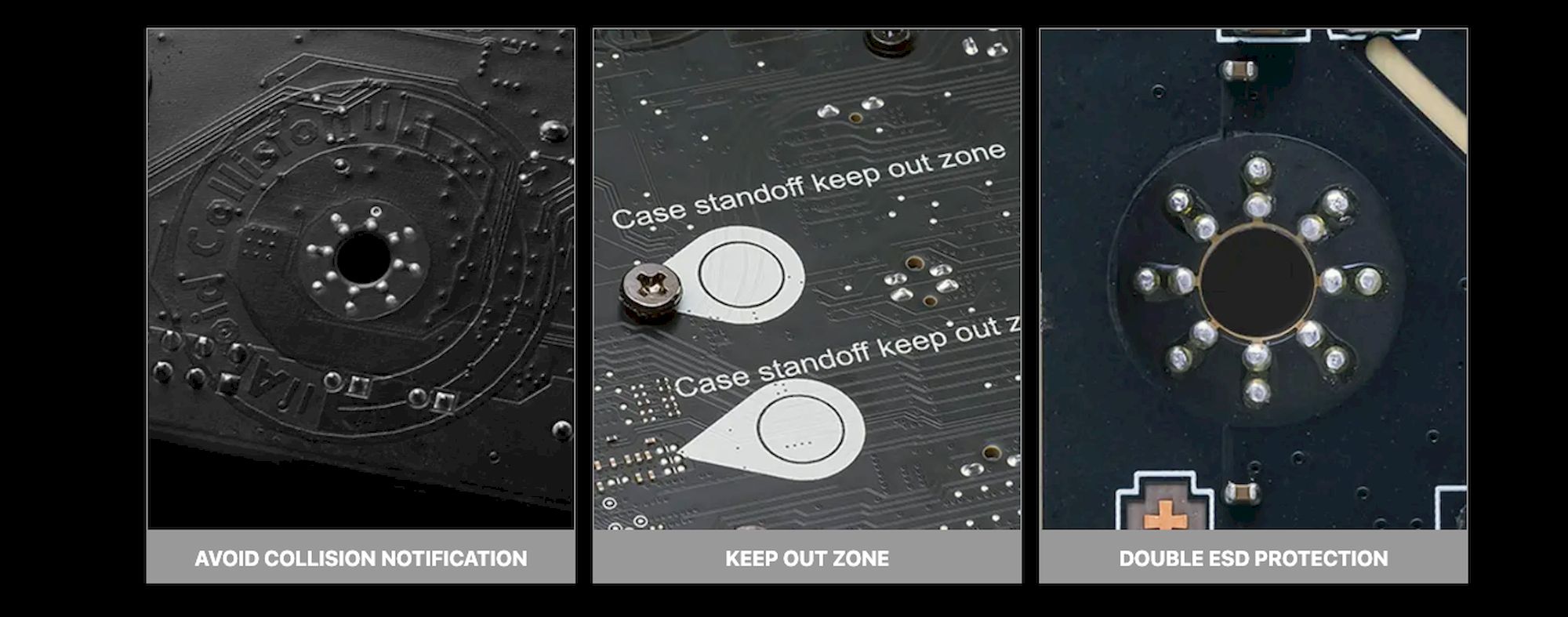

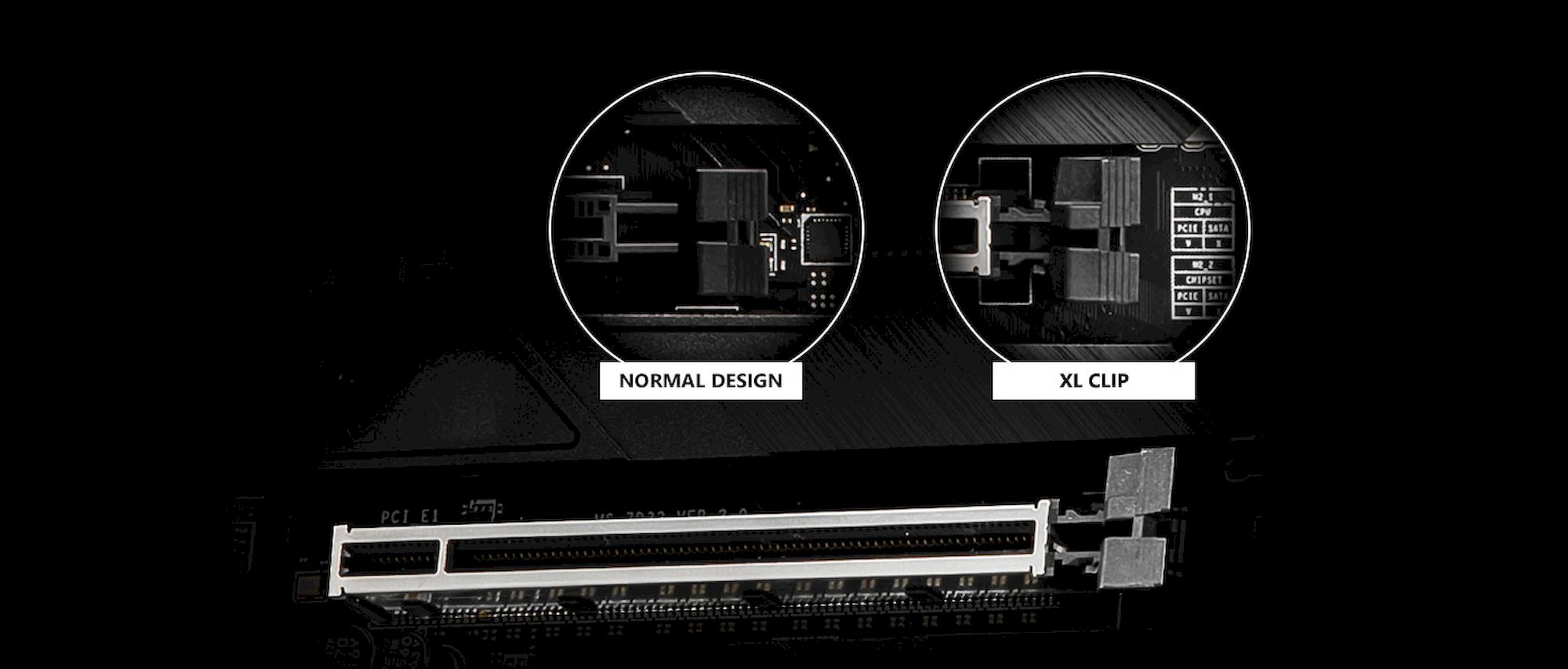

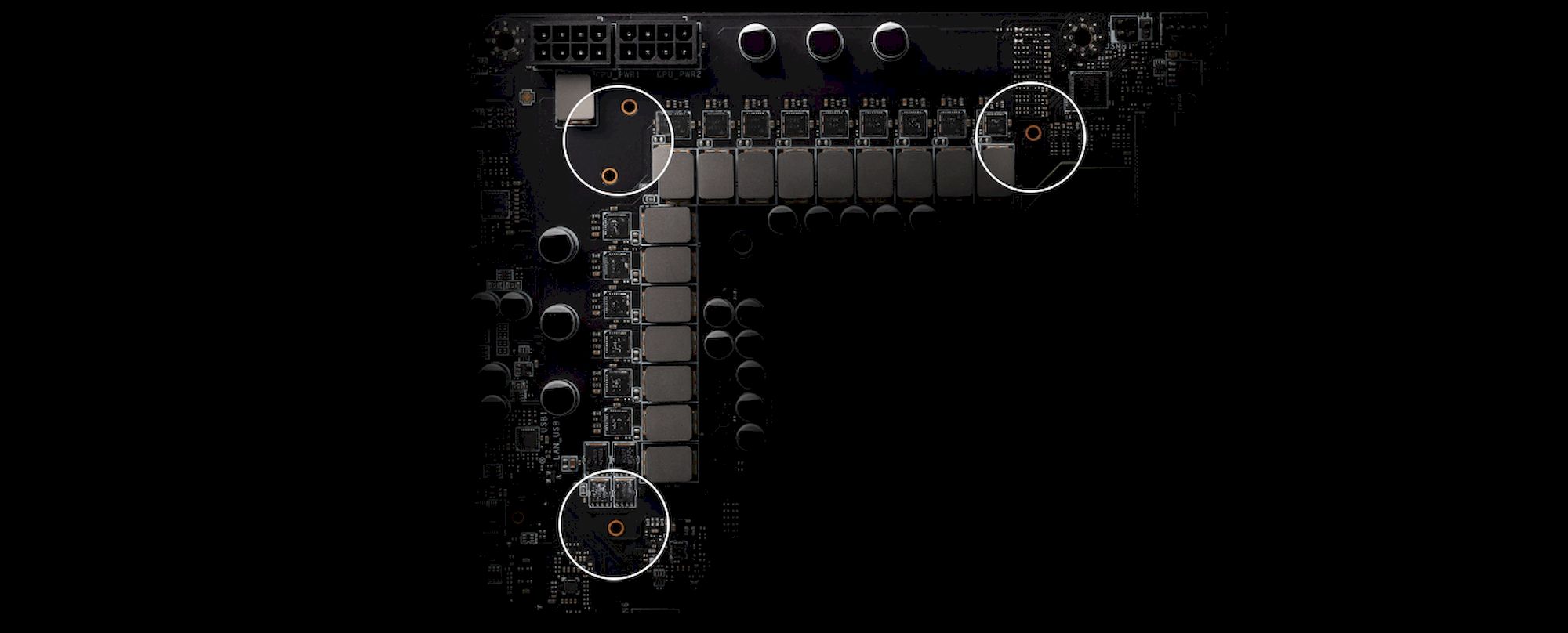

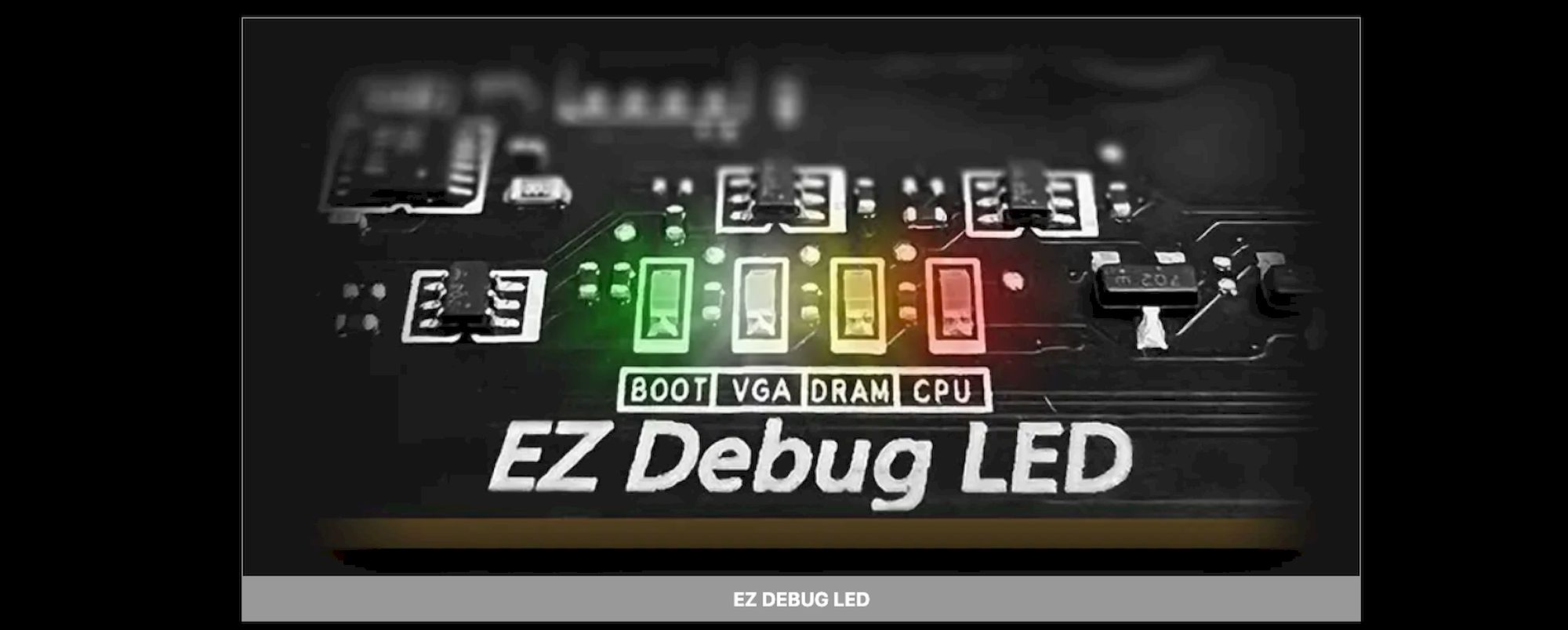

Montáž usnadňuje zvětšená PCIe západka, Flash BIOS Button, přehledné značení headerů a ochranné zóny kolem montážních otvorů. Praktická diagnostika EZ Debug LED pomáhá rychleji odhalit problém při startu sestavy, ladění pamětí nebo kompletaci počítače.

Audio Boost a MSI Center

Zvukovou část zajišťuje Realtek ALC897 s podporou 7.1kanálového HD audia a technologií Audio Boost. Nechybí ani MSI Center, Mystic Light, Click BIOS 5, M-FLASH, Hardware Monitor a další nástroje pro správu systému, ladění výkonu, kontrolu teplot i nastavení osvětlení.
